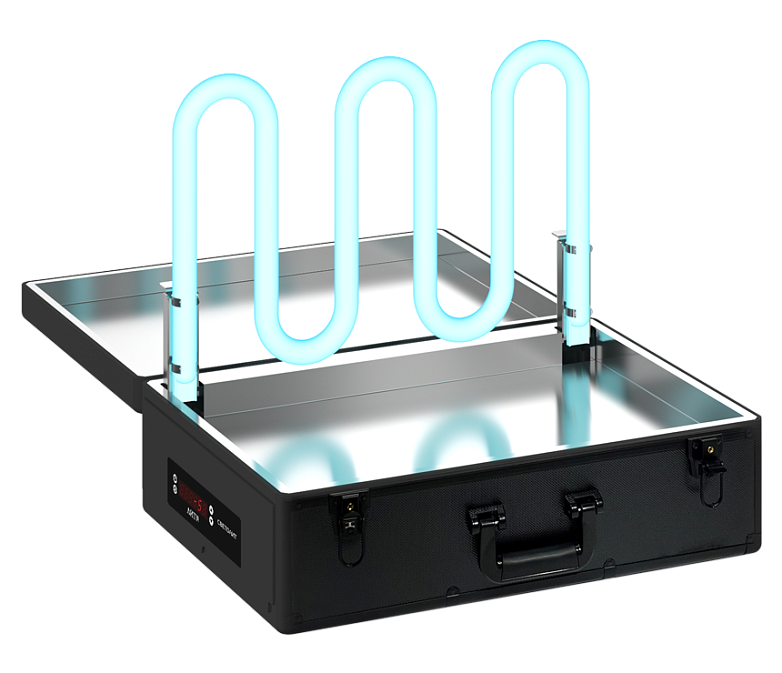

СВЕТОЛИТ-210К

Люберецкие очистные сооружения предназначены для очистки хозяйственно-бытовых и промышленных сточных вод, поступающих от г. Москвы и близлежащих населенных мест. Технологическая схема сооружений обеспечивает полную биологическую очистку и предусматривает обеззараживание очищенных сточных вод ультрафиолетовым излучением.

Очищенные и обеззараженные сточные воды отводятся в р. Пехорка, в которой составляют около 95% от общего расхода в створе ниже выпуска.

На УФ-обеззараживание сточные воды поступают после вторичных отстойников.

Качество поступающих на обеззараживание очищенных сточных вод:

• взвешенные вещества - 3-12 мг/л, при среднем значении 6 мг/л;
• число общих колиформных бактерий – до 2,2 х 10⁷ КОЕ/л;
• коэффициент пропускания на 254 нм – 60-65%

Проектная производительность блока УФ-обеззараживания – 1 млн. м³/сутки, максимальный часовой расход составляет 56 250 м³/ч.

Блок ультрафиолетового обеззараживания создан на основе УФ-оборудования производства фирмы НПО «ЛИТ» (г. Москва) и расположен в отдельно стоящем здании.

В состав станции входят 64 УФ-модуля, расположенные в 8 каналах. В каждом канале установлены по 4 секции, состоящие из 2-х УФ-модулей с мощными амальгамными лампами низкого давления.

Станция УФ-обеззараживания эксплуатируется в автоматическом режиме. В каналах установлена автоматическая система поддержания уровня сточных вод. УФ-модули оборудованы автоматической механической очисткой кварцевых чехлов с пневматическим приводом. Предусмотрена автоматическая система регулирования мощности ламп в зависимости от расхода и качества вод.

Требования к качеству сточных вод по микробиологическим показателям после обеззараживания определяются государственными нормативами СанПин 2.1.5.980-00 «Гигиенические требования к охране поверхностных вод»:

• число общих колиформных бактерий – 500 КОЕ/100 мл;
• число термотолерантных бактерий - 100 КОЕ/100 мл;
• число колифагов - 100 БОЕ/100 мл.

УФ-станция введена в эксплуатацию в августе 2007 г. В период работы УФ-станции каких-либо технических неисправностей и нарушений технологического режима эксплуатации не зафиксировано. Замена ламп производится через 12 000 часов наработки.

За весь период эксплуатации УФ системы с августа 2007 г. по настоящее время выявлена стабильная эффективность обеззараживания сточных вод до требований государственных нормативов СанПин 2.1.5.980-00. Среднее за время эксплуатации содержание индикаторных микроорганизмов составило:

• число общих колиформных бактерий – 240 КОЕ/100 мл;
• число термотолерантных бактерий - 75 КОЕ/100 мл;
• число колифагов - 5 БОЕ/100 мл.

В январе 2023 года на нашем предприятии была смонтирована и введена в эксплуатацию установка по снижению органического углерода в воде DUV-4A-V с длиной воны 185 нм (далее Установка). Установка разрабатывалась под заказ для АО «Протон» и была одной из первых разработанных и поставленных установок такого плана на территории СНГ.

В процессе испытания Установки производительностью 15 м³/ч были получены следующие показания по снижению уровня содержания органического углерода в деионизированной воде – с 50 ppb до 4,5 ppb. Данная установка полностью соответствует современным требования качества, надежности и требованиям по снижению уровня содержания органического углерода в воде.

В настоящее время установка работает в штатном режиме. На протяжении всего периода выполнения договора поставки ООО НПО «ЛИТ» зарекомендовало себя в качестве надежного и проверенного партнера, и, при возникновении текущих вопросов по эксплуатации установки, сотрудники ООО НПО «ЛИТ» оказывают необходимую помощь и квалифицированные консультации.

1. Наименование объекта:
Северная водопроводная станция г. Санкт-Петербурга.

2. Характеристика станции водоподготовки:
На СВС поступает вода из р. Нева. Северная водопроводная станция входит в систему централизованного питьевого водоснабжения г. Санкт-Петербурга. В состав СВС входят насосная станция 1-го подъема, комплекс очистных сооружений, насосная станция 2-го подъема.

Комплекс очистных сооружений включает две очереди (технологические линии). Технологическая схема подготовки питьевой воды предусматривает последовательную фильтрацию на барабанных сетках и контактных осветлителях с применением реагентной обработки.

Речная вода подвергается предварительным аммонизации и хлорированию.

Блок насосной станции II-го подъема включает в себя 2 машинных отделения: МО № 1, МО № 2.

3. Характеристика УФ-станции:
Проектная производительность УФ-станции – 1 584 000 м³/сут. Максимальный часовой расход составляет 66 000 м³/час.

УФ-установки расположены в технологической схеме сооружений после насосов 2-го подъема в зданиях машинных отделений МО № 1, МО № 2.

В составе УФ-станции использованы УФ-установки производства фирмы НПО «ЛИТ» типа УДВ-216А350-10Г-1000 Т с амальгамными лампами низкого давления типа ДБ-350, расположенными поперёк движения воды:

• в МО № 1:
  • 8 рабочих, 1 резервная;
• в МО № 2:
  • первый поток - 5 рабочих, 1 резервная;
  • второй поток (подача на ТЭЦ) - 2 рабочих, 1 резервная.

УФ-станция в МО № 1 расположена в соответствии с проектом в пристройке к существующему зданию насосной станции 2-го подъёма.

УФ-установки в МО № 2 расположены в отдельно стоящем здании.

УФ-станция эксплуатируется с 2008 года в непрерывном режиме по настоящее время.

На УФ-станцию поступает фильтрованная вода. Доза облучения, обеспечиваемая УФ-станцией при максимальном расходе, составляет 45 мДж/см².

УФ-установки оснащены датчиками измерения интенсивности УФ-излучения и системой химической промывки кварцевых чехлов.

4. Организация лабораторного контроля:

Контроль микробиологического качества воды до и после УФ-обеззараживания осуществляет центром исследования качества воды (ЦИКВ) г. Санкт-Петербург и химико-биологической лабораторией ГВС. Периодичность отбора соответствует требованиями СанПиН 2.1.4.1074-01 «Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения».

5. Показатели микробиологических исследований:

общие колиформные бактерии, термотолерантные бактерии, общее микробной число, колифаги, сульфитредуцирующие клостридии.

6. Результаты лабораторных исследований:

Качество хозяйственно-питьевой воды после УФ-обеззараживания во всех исследуемых пробах по бактериологическим показателям соответствовало требованиям государственных нормативов - СанПиН 2.1.4.1074-00 «Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения».

Заключение:

Станция УФ-обеззараживания на Северной водопроводной станции г. Санкт-Петербурга осуществляет обработку питьевой воды перед подачей в распределительную сеть города. Дополнительная обработка воды УФ-облучением обеспечивает эпидемиологическую безопасность воды при отсутствии нежелательных побочных эффектов.

УФ-станция эксплуатируется без каких-либо нарушений в полном соответствии с технологическим регламентом. Эксплуатация УФ-станции проста и надежна.

Замена УФ-ламп через 12000 часов наработки (полтора года непрерывной работы УФ-установки) в полном соответствии с техническими условиями производителя.

В ФГБУ «Клиническая больница» находится оздоровительный бассейн, в системе водоподготовки которого работала УФ-установка производства британской компании TRIOGEN Limited. В установке использовались лампы среднего давления. Обрабатываемый расход воды – 220 м³/ч, потребляемая мощность – 9 кВт. В связи с тем, что в последнее время наблюдались сложности и перебои с поставками запасных УФ-ламп, то было принято решение заменить зарубежную УФ-установку на отечественную.

В феврале 2024 года была смонтирована и запущена УФ-установка DUV 7A500-N MST от российского производителя НПО «ЛИТ». За счет использования высокоэффективных амальгамных УФ-ламп низкого давления того же производителя общее энергопотребление уменьшилось до 3,5 кВт, что позволяет сокращать эксплуатационные затраты. Новая УФ-установка была смонтирована на месте старой с минимальным объемом работ по переделке трубопровода.

В настоящее время УФ-установка работает в штатном режиме. Установка обеспечивает соблюдение всех необходимых микробиологических нормативов качества воды и предотвращает образование неприятного хлорного запаха в зоне бассейна, что благоприятно сказывается на посетителях нашего бассейна, восстанавливающих свое здоровье.

Станция УФ-обеззараживания на насосно-фильтровальной станции № 5 (НФС-5) введена в эксплуатацию в августе 2013 г.

УФ-установки расположены в помещении, пристроенном к зданию НФС-5.

УФ-установки внедрены непосредственно на четырёх водоводах речной воды диаметром по 1200 мм перед смесителями очистных сооружений.

Обеззараживанию подвергается вода из реки Обь, поступающая от насосной станции I подъёма.

Производительность УФ-станции составляет – 27 328 м3/час.

В составе УФ-станции эксплуатируются четыре УФ установки типа УДВ–288А500-3Г-1200Т с мощными амальгамными лампами низкого давления типа ДБ-500, расположенными поперёк потока поступающей на обеззараживание воды.

УФ-оборудование было произведено и поставлено предприятием НПО «ЛИТ», г. Москва.

УФ-установки обеспечивают дозу - 40 мДж/см².

Доза в каждой установке контролируется в автоматическом режиме посредством датчика интенсивности УФ-излучения.

В комплект УФ-установок входит система очистки кварцевых чехлов.

За весь период эксплуатации УФ-станции качество воды после УФ-обеззараживания соответствовало проектным значениям.

УФ-оборудование показало себя надёжным и простым в эксплуатации.

В процессе эксплуатации УФ-станции в непрерывном режиме с момента запуска по настоящее время не было отмечено каких-либо неисправностей УФ-установок и нарушений регламента обеззараживания воды.

УФ-лампы типа ДБ-500 поставляются производителем УФ-оборудования. Замена ламп производится через 12 000 часов непрерывной работы.

В ЧУЗ «ЦКБ РЖД-Медицина», перепрофилированном в COVID-госпиталь, успешно применяются ультрафиолетовые рециркуляторы АЭРОЛИТ 500-1, 550 ЭКО производства НПО «ЛИТ». Данны рециркуляторы установлены в «чистой» зоне, в которой находится персонал, и в «красной» зоне, где лежат пациенты с диагнозом COVID-19. Установки работают в постоянном режиме для снижения микробиологического фона в зоне и способствуют снижению рисков заражения персонала. В ходе анализов микробиологического качества воздуха санитарно-показательных микроорганизмов не обнаружено.

Рециркуляторы АЭРОЛИТ 500-1, 550 ЭКО производства НПО «ЛИТ» обладают высокой производительностью, что полностью согласуется с требованиями Временных методических рекомендаций «Профилактика, диагностика и лечение новой коронавирусной инфекции (COVID-19)», утвержденных Министерством здравоохранения Российской Федерации.

Рециркуляторы АЭРОЛИТ 500-1, 550 ЭКО являются надежным оборудованием, простым в эксплуатации и не оказывают негативного влияния на медицинский персонал.

На основании положительного опыта применения рекомендуем использовать оборудование производства компании НПО «ЛИТ», в том числе с целью профилактики распространения COVID-19 в медицинских организациях.

О. И. Харитонова. Старшая медицинская сестра ОБМП

С. А. Магомедова. Эпидемиолог
