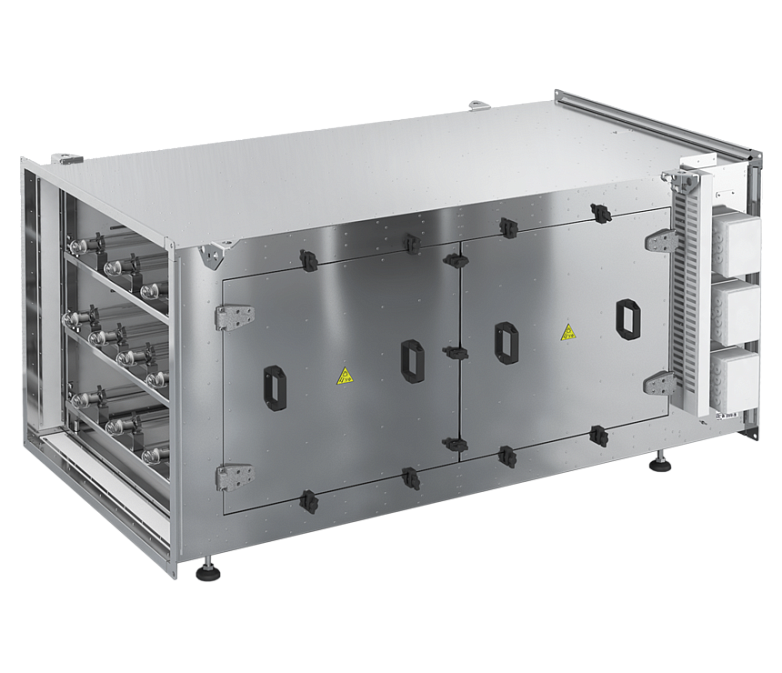

УФ-установка МЕГАЛИТ 17000 ФС-10
Обеззараживание воздуха в системах приточно-вытяжной вентиляции
- Цена: от 6 556 440 рублей
- Эффективность по ОМЧ или КМАФАнМ более 99,9%
- Низкие потери давления (менее 100 Па)
- Корпус из высококачественной нержавеющей стали
- Можно использовать в холодильных камерах
УФ-доза не менее 25 мДж/см2 обеспечивается в любом режиме работы. Эффективно обеззараживает бактерии (в том числе и в споровой форме), вирусы, грибы и плесени.
Установки МЕГАЛИТ эффективно работают при скорости воздуха от 0,1 до 8 м/с и температуре от 0 до +35 °С из-за специальных термостабилизированных УФ-излучателей на основе УФ-ламп FOTOTRON.
Применяем патентованные рефлекторы с высоким коэффициентом отражения УФ-излучения для увеличения интенсивности облучения в камере.
Амальгамные УФ-лампы не содержат жидкой ртути и не являются источником загрязнения ртутью в случае их боя. Отработанные УФ-лампы являются отходами III класса опасности в соответствии с Федеральным классификационным каталогом отходов.
МЕГАЛИТ 17000 ФС-10 — ультрафиолетовая установка максимальной производительности на базе современных амальгамных ламп низкого давления, рассчитанная на обработку до 31 500 м³/ч воздуха. Камера обеззараживания выполнена из легированной нержавеющей стали AISI 304 с пассивированными сварными швами, что обеспечивает высокую надежность и устойчивость к агрессивным средам. Установка может быть интегрирована как в новые, так и в существующие системы вентиляции и кондиционирования, а также использоваться как отдельный рециркулятор с дополнительными вентиляторами и фильтрами. МЕГАЛИТ 17000 ФС-10 успешно применяется на предприятиях молочной, кондитерской, мясной и рыбной промышленности, производствах напитков, соков, фабриках-кухнях, а также на предприятиях по производству детского питания и БАДов.
Отзывы
Люберецкие очистные сооружения предназначены для очистки хозяйственно-бытовых и промышленных сточных вод, поступающих от г. Москвы и близлежащих населенных мест. Технологическая схема сооружений обеспечивает полную биологическую очистку и предусматривает обеззараживание очищенных сточных вод ультрафиолетовым излучением.
Очищенные и обеззараженные сточные воды отводятся в р. Пехорка, в которой составляют около 95% от общего расхода в створе ниже выпуска.
На УФ-обеззараживание сточные воды поступают после вторичных отстойников.
Качество поступающих на обеззараживание очищенных сточных вод:
- взвешенные вещества - 3-12 мг/л, при среднем значении 6 мг/л;
- число общих колиформных бактерий – до 2,2 х 107 КОЕ/л;
- коэффициент пропускания на 254 нм – 60-65%
Проектная производительность блока УФ-обеззараживания – 1 млн. м3/сутки, максимальный часовой расход составляет 56 250 м3/ч.
Блок ультрафиолетового обеззараживания создан на основе УФ-оборудования производства фирмы НПО «ЛИТ» (г. Москва) и расположен в отдельно стоящем здании.
В состав станции входят 64 УФ-модуля, расположенные в 8 каналах. В каждом канале установлены по 4 секции, состоящие из 2-х УФ-модулей с мощными амальгамными лампами низкого давления.
Станция УФ-обеззараживания эксплуатируется в автоматическом режиме. В каналах установлена автоматическая система поддержания уровня сточных вод. УФ-модули оборудованы автоматической механической очисткой кварцевых чехлов с пневматическим приводом. Предусмотрена автоматическая система регулирования мощности ламп в зависимости от расхода и качества вод.
Требования к качеству сточных вод по микробиологическим показателям после обеззараживания определяются государственными нормативами СанПин 2.1.5.980-00 «Гигиенические требования к охране поверхностных вод»:
- число общих колиформных бактерий – 500 КОЕ/100 мл;
- число термотолерантных бактерий - 100 КОЕ/100 мл;
- число колифагов - 100 БОЕ/100 мл.
УФ-станция введена в эксплуатацию в августе 2007 г. В период работы УФ-станции каких-либо технических неисправностей и нарушений технологического режима эксплуатации не зафиксировано. Замена ламп производится через 12 000 часов наработки.
За весь период эксплуатации УФ системы с августа 2007 г. по настоящее время выявлена стабильная эффективность обеззараживания сточных вод до требований государственных нормативов СанПин 2.1.5.980-00. Среднее за время эксплуатации содержание индикаторных микроорганизмов составило:
- число общих колиформных бактерий – 240 КОЕ/100 мл;
- число термотолерантных бактерий - 75 КОЕ/100 мл;
- число колифагов - 5 БОЕ/100 мл.
В январе 2023 года на нашем предприятии была смонтирована и введена в эксплуатацию установка по снижению органического углерода в воде DUV-4A-V с длиной воны 185 нм (далее Установка). Установка разрабатывалась под заказ для АО «Протон» и была одной из первых разработанных и поставленных установок такого плана на территории СНГ.
В процессе испытания Установки производительностью 15 м3/ч были получены следующие показания по снижению уровня содержания органического углерода в деионизированной воде – с 50 ppb до 4,5 ppb. Данная установка полностью соответствует современным требования качества, надежности и требованиям по снижению уровня содержания органического углерода в воде.
В настоящее время установка работает в штатном режиме. На протяжении всего периода выполнения договора поставки ООО НПО «ЛИТ» зарекомендовало себя в качестве надежного и проверенного партнера, и, при возникновении текущих вопросов по эксплуатации установки, сотрудники ООО НПО «ЛИТ» оказывают необходимую помощь и квалифицированные консультации.
1. Наименование объекта:
Северная водопроводная станция г. Санкт-Петербурга.
2. Характеристика станции водоподготовки:
На СВС поступает вода из р. Нева. Северная водопроводная станция входит в систему централизованного питьевого водоснабжения г. Санкт-Петербурга. В состав СВС входят насосная станция 1-го подъема, комплекс очистных сооружений, насосная станция 2-го подъема.
Комплекс очистных сооружений включает две очереди (технологические линии). Технологическая схема подготовки питьевой воды предусматривает последовательную фильтрацию на барабанных сетках и контактных осветлителях с применением реагентной обработки.
Речная вода подвергается предварительным аммонизации и хлорированию.
Блок насосной станции II-го подъема включает в себя 2 машинных отделения: МО № 1, МО № 2.
3. Характеристика УФ-станции:
Проектная производительность УФ-станции – 1 584 000 м3/сут. Максимальный часовой расход составляет 66 000 м3/час.
УФ-установки расположены в технологической схеме сооружений после насосов 2-го подъема в зданиях машинных отделений МО № 1, МО № 2.
В составе УФ-станции использованы УФ-установки производства фирмы НПО «ЛИТ» типа УДВ-216А350-10Г-1000 Т с амальгамными лампами низкого давления типа ДБ-350, расположенными поперёк движения воды:
- в МО № 1:
- 8 рабочих, 1 резервная;
- в МО № 2:
- первый поток - 5 рабочих, 1 резервная;
- второй поток (подача на ТЭЦ) - 2 рабочих, 1 резервная.
УФ-станция в МО № 1 расположена в соответствии с проектом в пристройке к существующему зданию насосной станции 2-го подъёма.
УФ-установки в МО № 2 расположены в отдельно стоящем здании.
УФ-станция эксплуатируется с 2008 года в непрерывном режиме по настоящее время.
На УФ-станцию поступает фильтрованная вода. Доза облучения, обеспечиваемая УФ-станцией при максимальном расходе, составляет 45 мДж/см2.
УФ-установки оснащены датчиками измерения интенсивности УФ-излучения и системой химической промывки кварцевых чехлов.
4. Организация лабораторного контроля:
Контроль микробиологического качества воды до и после УФ-обеззараживания осуществляет центром исследования качества воды (ЦИКВ) г. Санкт-Петербург и химико-биологической лабораторией ГВС. Периодичность отбора соответствует требованиями СанПиН 2.1.4.1074-01 «Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения».
5. Показатели микробиологических исследований:
общие колиформные бактерии, термотолерантные бактерии, общее микробной число, колифаги, сульфитредуцирующие клостридии.
6. Результаты лабораторных исследований:
Качество хозяйственно-питьевой воды после УФ-обеззараживания во всех исследуемых пробах по бактериологическим показателям соответствовало требованиям государственных нормативов - СанПиН 2.1.4.1074-00 «Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения».
Заключение:
Станция УФ-обеззараживания на Северной водопроводной станции г. Санкт-Петербурга осуществляет обработку питьевой воды перед подачей в распределительную сеть города. Дополнительная обработка воды УФ-облучением обеспечивает эпидемиологическую безопасность воды при отсутствии нежелательных побочных эффектов.
УФ-станция эксплуатируется без каких-либо нарушений в полном соответствии с технологическим регламентом. Эксплуатация УФ-станции проста и надежна.
Замена УФ-ламп через 12000 часов наработки (полтора года непрерывной работы УФ-установки) в полном соответствии с техническими условиями производителя.
В ФГБУ «Клиническая больница» находится оздоровительный бассейн, в системе водоподготовки которого работала УФ-установка производства британской компании TRIOGEN Limited. В установке использовались лампы среднего давления. Обрабатываемый расход воды – 220 м3/ч, потребляемая мощность – 9 кВт. В связи с тем, что в последнее время наблюдались сложности и перебои с поставками запасных УФ-ламп, то было принято решение заменить зарубежную УФ-установку на отечественную.
В феврале 2024 года была смонтирована и запущена УФ-установка DUV 7A500-N MST от российского производителя НПО «ЛИТ». За счет использования высокоэффективных амальгамных УФ-ламп низкого давления того же производителя общее энергопотребление уменьшилось до 3,5 кВт, что позволяет сокращать эксплуатационные затраты. Новая УФ-установка была смонтирована на месте старой с минимальным объемом работ по переделке трубопровода.
В настоящее время УФ-установка работает в штатном режиме. Установка обеспечивает соблюдение всех необходимых микробиологических нормативов качества воды и предотвращает образование неприятного хлорного запаха в зоне бассейна, что благоприятно сказывается на посетителях нашего бассейна, восстанавливающих свое здоровье.
Станция УФ-обеззараживания на насосно-фильтровальной станции № 5 (НФС-5) введена в эксплуатацию в августе 2013 г.
УФ-установки расположены в помещении, пристроенном к зданию НФС-5.
УФ-установки внедрены непосредственно на четырёх водоводах речной воды диаметром по 1200 мм перед смесителями очистных сооружений.
Обеззараживанию подвергается вода из реки Обь, поступающая от насосной станции I подъёма.
Производительность УФ-станции составляет – 27 328 м3/час.
В составе УФ-станции эксплуатируются четыре УФ установки типа УДВ–288А500-3Г-1200Т с мощными амальгамными лампами низкого давления типа ДБ-500, расположенными поперёк потока поступающей на обеззараживание воды.
УФ-оборудование было произведено и поставлено предприятием НПО «ЛИТ», г. Москва.
УФ-установки обеспечивают дозу - 40 мДж/см2.
Доза в каждой установке контролируется в автоматическом режиме посредством датчика интенсивности УФ-излучения.
В комплект УФ-установок входит система очистки кварцевых чехлов.
За весь период эксплуатации УФ-станции качество воды после УФ-обеззараживания соответствовало проектным значениям.
УФ-оборудование показало себя надёжным и простым в эксплуатации.
В процессе эксплуатации УФ-станции в непрерывном режиме с момента запуска по настоящее время не было отмечено каких-либо неисправностей УФ-установок и нарушений регламента обеззараживания воды.
УФ-лампы типа ДБ-500 поставляются производителем УФ-оборудования. Замена ламп производится через 12 000 часов непрерывной работы.
В ЧУЗ «ЦКБ РЖД-Медицина», перепрофилированном в COVID-госпиталь, успешно применяются ультрафиолетовые рециркуляторы АЭРОЛИТ 500-1, 550 ЭКО производства НПО «ЛИТ». Данны рециркуляторы установлены в «чистой» зоне, в которой находится персонал, и в «красной» зоне, где лежат пациенты с диагнозом COVID-19. Установки работают в постоянном режиме для снижения микробиологического фона в зоне и способствуют снижению рисков заражения персонала. В ходе анализов микробиологического качества воздуха санитарно-показательных микроорганизмов не обнаружено.
Рециркуляторы АЭРОЛИТ 500-1, 550 ЭКО производства НПО «ЛИТ» обладают высокой производительностью, что полностью согласуется с требованиями Временных методических рекомендаций «Профилактика, диагностика и лечение новой коронавирусной инфекции (COVID-19)», утвержденных Министерством здравоохранения Российской Федерации.
Рециркуляторы АЭРОЛИТ 500-1, 550 ЭКО являются надежным оборудованием, простым в эксплуатации и не оказывают негативного влияния на медицинский персонал.
На основании положительного опыта применения рекомендуем использовать оборудование производства компании НПО «ЛИТ», в том числе с целью профилактики распространения COVID-19 в медицинских организациях.
О. И. Харитонова. Старшая медицинская сестра ОБМП
С. А. Магомедова. Эпидемиолог
