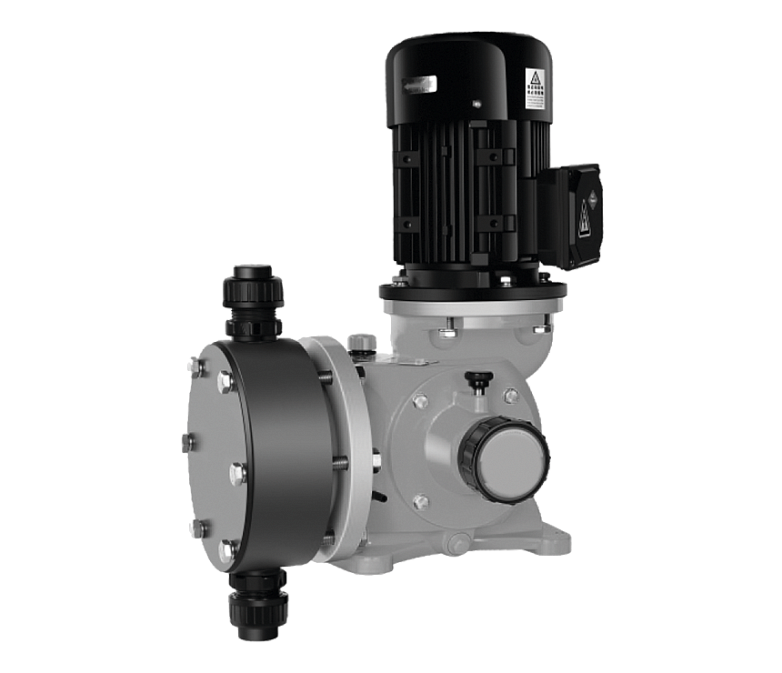

Дозировочные мембранные механические насосы НДЗ
- Максимальный расход: до 4 800 л/ч
- Максимальное давление нагнетания: до 50 бар
- Диапазон регулирования производительности: от 30% до 100%
- Точность дозирования: ±1%
- Максимальное входное давление: до 2 бар
- Максимальная температура окружающей среды: до +40 °C
- Высота всасывания и подъема: до 2 м водяного столба
Проточная часть насоса может изготавливаться из ПВХ, ПВДФ, нержавеющей стали AISI 316 и других материалов, что обеспечивает возможность работы с широким спектром перекачиваемых сред.
Регулирование производительности может осуществляться вручную, дистанционно с помощью привода регулировочного механизма или посредством внешнего частотного преобразователя.
Механическая приводная мембрана выполнена из многослойного композитного материала на основе ПТФЭ и эластичной резины. Такая конструкция обеспечивает высокую герметичность, устойчивость к нагрузкам и длительный срок службы.
Конструкция обратного клапана обеспечивает самоочистку в процессе работы, повышая стабильность дозирования и снижая вероятность засорения.
Усовершенствованная конструкция насосов адаптирована для эксплуатации в условиях повышенных нагрузок и непрерывных технологических процессов.
Применение современных комплектующих, включая подшипники качения, электродвигатели и элементы привода, обеспечивает высокую надежность оборудования и длительный ресурс эксплуатации.
Режимы управления:
-
Механическое – ручным регулятором
-
Внешним блоком регулирования
-
Частотный преобразователь (опционально) позволяет регулировать скорость хода за счёт приёма внешних управляющих сигналов
-
Входной сигнал: аналоговый сигнал 4–20 мА
Области применения:
Оборудование применяется в системах водоподготовки и очистки сточных вод, а также на предприятиях нефтехимической, химической, нефтеперерабатывающей, энергетической, металлургической и фармацевтической отраслей.
Доступные опции:
-
Двухслойная мембрана
-
Датчик количества ходов
-
Обнаружение разрыва двойной мембраны манометром и реле давления
-
Выход PNP/выход PNP/релейный выход
Модельный ряд
| Наименование | Максимальная подача, л/ч | Максимальное давление, бар | Частота перемещения поршня | Мощность, кВт |
|---|---|---|---|---|
| 15НДЗ.ММ.М.0080.10.750.2 | 82 | 10 | 36 | 0,75 |
| 15НДЗ.ММ.М.0180.10.750.2 | 167 | 72 | ||
| 15НДЗ.ММ.М.0250.10.750.2 | 237 | 102 | ||
| 15НДЗ.ММ.М.0350.10.750.2 | 334 | 144 | ||
| 15НДЗ.ММ.М.0450.10.750.2 | 416 | 180 | ||
| 25НДЗ.ММ.М.0500.7.750.2 | 464 | 7 | 144 | |
| 25НДЗ.ММ.М.0600.7.750.2 | 583 | 180 | ||
| 25НДЗ.ММ.М.0700.3,5.750.2 | 656 | 3,5 | 102 | |
| 25НДЗ.ММ.М.1000.3,5.750.2 | 946 | 144 | ||
| 25НДЗ.ММ.М.1200.3,5.750.2 | 1200 | 180 | ||
| 40НДЗ.ММ.М.1500.3.750.2 | 1500 | 3 | 180 | |
| 40НДЗ.ММ.М.1800.3.750.2 | 1800 | 206 | ||
| 40НДЗ.ММ.М.2000.3.750.2 | 2040 | 206 |
